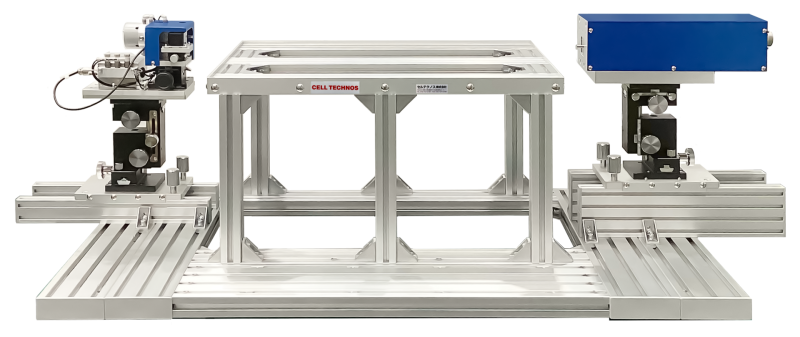

ガイドワイヤートルクテスター

微小なトルク伝達力
微細なワイヤーのトルクレスポンスを高精度測定

本製品は、従来難しかったワイヤの最先端部位のトルク特性や、入出力の角度伝達特性を計測できる装置です。 汎用機CT-8000を応用し、エアーベアリングの採用により微小性を測定することが可能です。また、本装置の応用により、従来難しかった手元の操作感をグラフとデータにより数値化することができます。

■先端の微小トルクをロスなく測定

エアーベアリングの採用により、1mNm以下のトルク測定が可能で、測定分解能は 0.01 mNm です。

■手元の回転制御を自在に設定

高精度モータ制御によりワイヤー手元側の動きを再現し、正逆回転時の角度伝達精度を測定します。

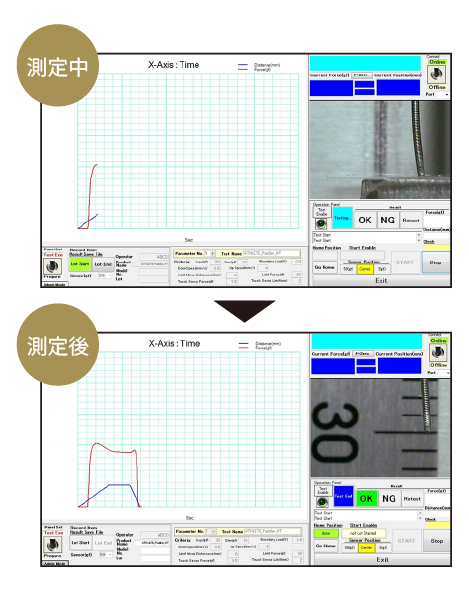

■リアルタイムに測定グラフを表示

測定中のデータはリアルタイムで表示され、指定した測定ポイントにおけるデータ判定が可能です。

■測定データをCVS保存

全サンプリングデータをCSV形式で保存でき、再読み込みおよび重ね合わせ表示により、測定結果を一目で比較できます。

■測定パラメータを100種類設定可能

測定パラメータは最大100種類まで保存でき、測定条件を簡単に呼び出し実行できます。

■測定例

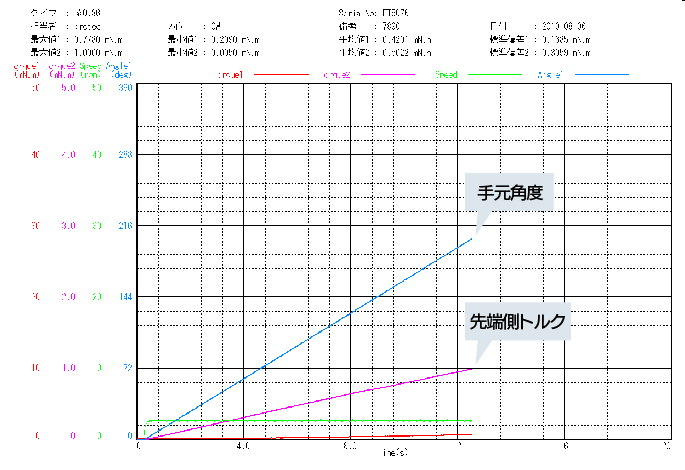

トルク伝達力　 Torque transmission

＜手元側を回転させた時の先端側トルクの測定＞

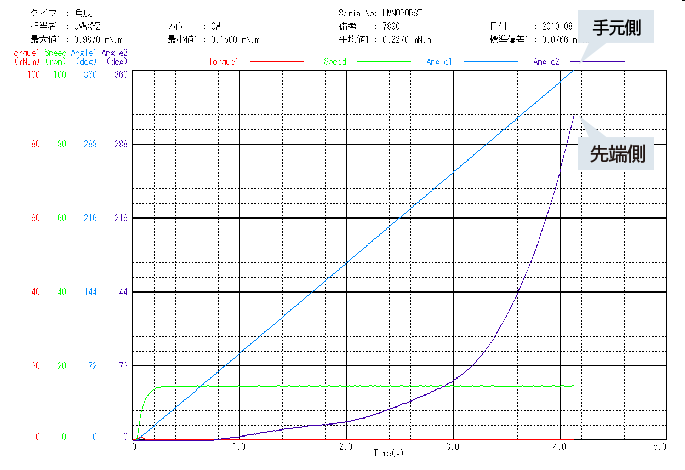

トルクレスポンス　Torque response

＜手元側を回転させた時の先端側角度の測定＞

■ガイドワイヤーのトルク伝達力の比較

　ワイヤーの手元側を回転させ、先端部に伝わるトルクを測定します。手元側角度に対応して先端部に伝わるトルクをグラフ化します。

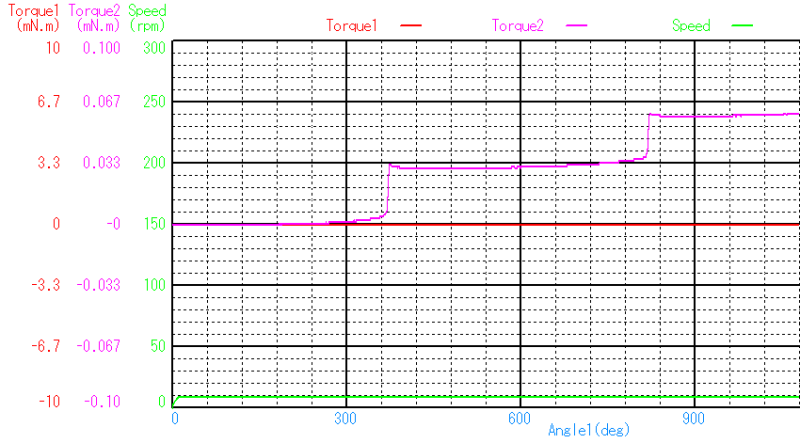

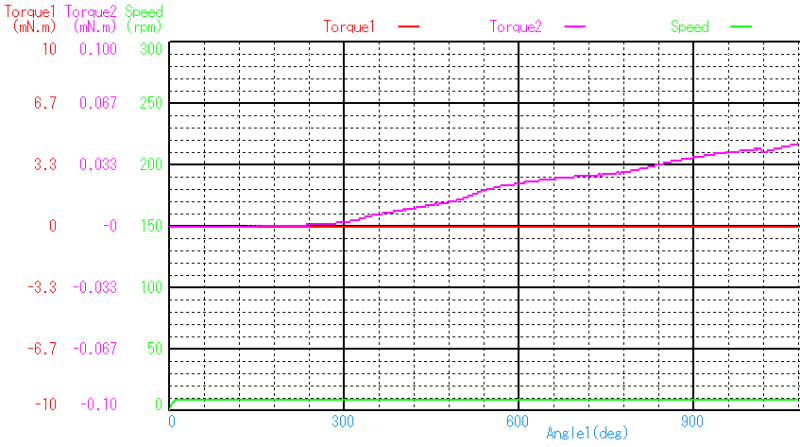

＜手元側角度300度以上で急激にトルクが伝達する例＞

＜手元側角度300度以上で滑らかにトルクが伝達する例＞

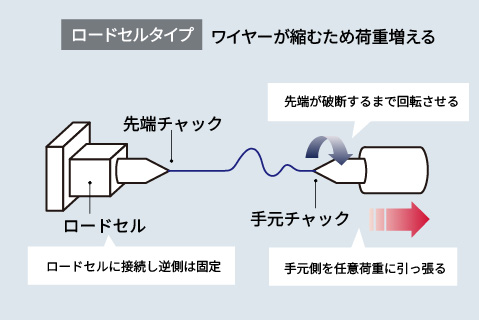

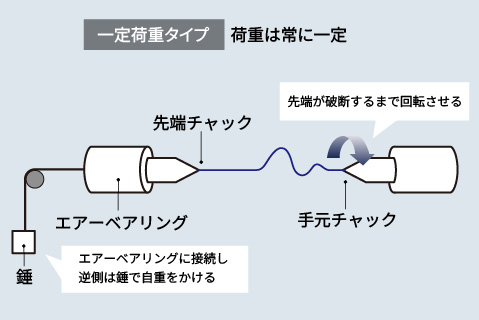

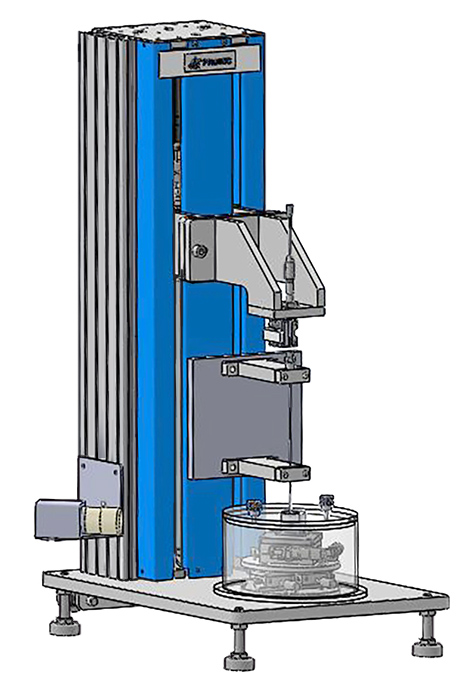

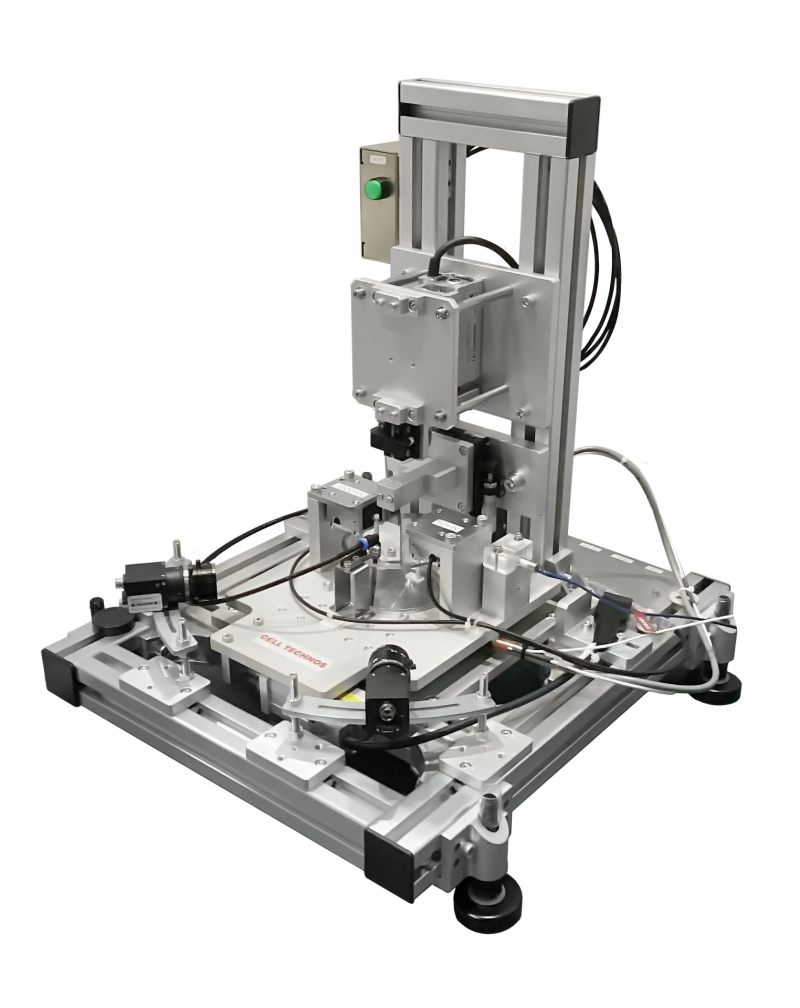

ガイドワイヤチップロードテスター

コンパクトで取り扱いやすく、低廉な装置

■特徴

・ 幅200mm×奥行300mm×高さ300mm

・ 重さ8.5kg

・ スイッチをONするだけの簡単操作で試験がスタート

・ 容易な変形量の調整　例：0～30mm

・試験速度　例：200回／分

・生理的食塩水、加温での試験が可能

・簡易メカカウンターを採用

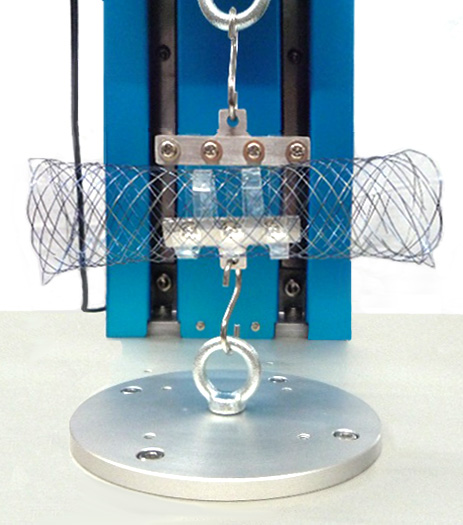

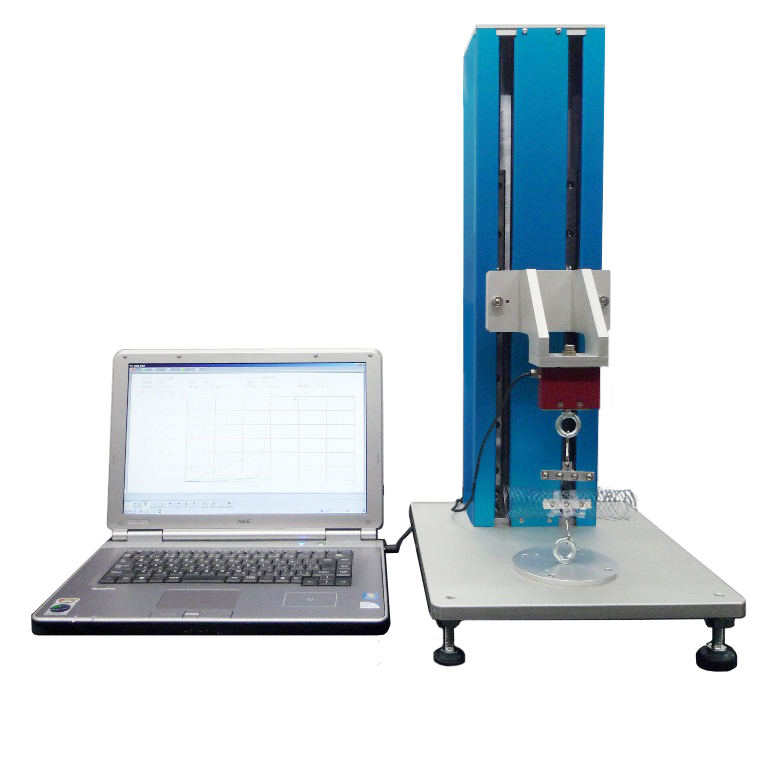

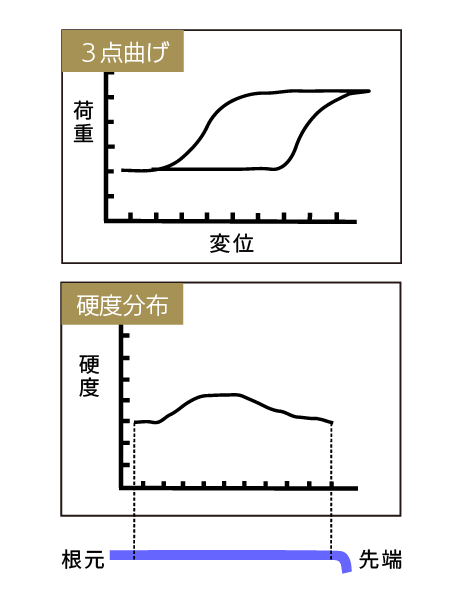

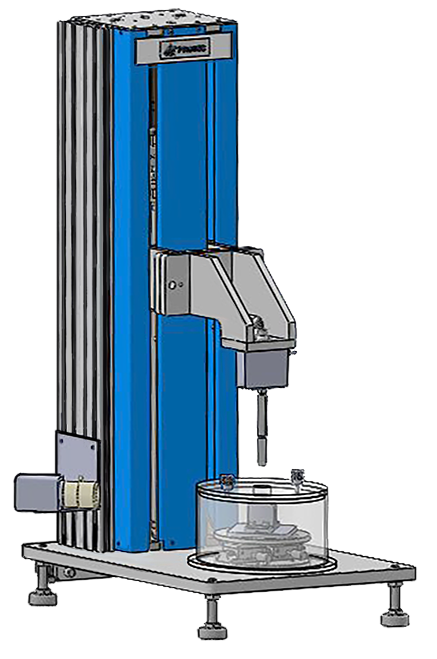

引張／圧縮応力測定機

JIS T 0401 準拠 ステントグラフトの機械的測定

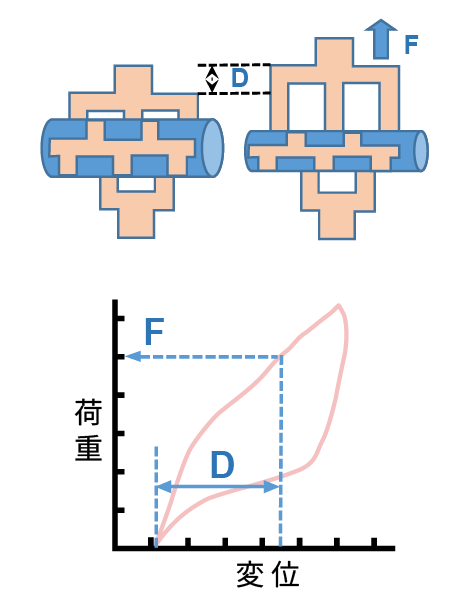

引張／圧縮応力測定機は、JIS T 0401 ステントグラフトの機械的試験方法に準拠した測定機です。

ペリグラフトリークやマイグレーションの防止に有効な半径方向の力や、キンク防止に必要な曲げ性を高精度かつ再現性のあるデータとして測定することができます。
