モータトルク測定機

セルテクノス トルク測定 テストキャビン モータトルク測定機 ヒステリシスブレーキ方式 ブラシレスモータのDC特性測定に最適

ヒステリシスブレーキ方式

ブラシレスモータのDC特性測定に最適

本測定機は、各種モータの性能試験に適した測定機です。ソフトウェアによりブレーキを制御し、トルク・回転数・電流・電圧を測定します。トルク検出器は3チャネルまで接続可能です。お客様の環境に合わせた構成が実現できます。

■特 徴

マニュアルで簡単に負荷測定
マニュアル操作画面でモータに自由にブレーキをかけ、そのときの負荷特性を測定できます。また、校正時にも使用します。PT-8000は、このマニュアル画面で、簡単にモータに負荷を与えることが出来ます。

リアルタイムにNTカーブを表示
測定中のデータをリアルタイム表示します。各測定ポイントのデータとNTカーブが保存できます。測定データの資料作りに最適です。

モータトルクNT図03

測定データをCSV保存
測定したデータの全サンプリングデータをCSVファイル形式で保存できます。保存データは、本ソフトでロードできます。また、Excelでも活用出来ます。

様々な測定モード
NT特性の測定に最適なトルクスイープ測定や、任意に負荷を与えることの出来るトルクステップ測定など、様々な負荷測定を簡単なパラメータの設定で行えます。設定できるパラメータは100種類で、そのモータにあった測定条件をすぐに設定できます。

■本体仕様

トルク総合精度
トルク ±1%/フルスケール
回転数 ±1%/フルスケール
測定項目トルク・回転数・電流・電圧
測定モードトルクスイープ測定・一定トルク測定・トルクステップ測定・一定回転数測定
ソフト仕様・測定中にリアルタイムにグラフを表示
・100種類のパラメータを設定
・測定全データをCSVファイル形式で保存
・統計グラフに指定負荷ポイントの測定値を表示
・測定グラフをスムージングにより平均表示
直流電圧仕様測定レンジ~DC200V±1%
直流電流仕様測定レンジ~DC20A±1%
※上記以上の測定値はオプションで対応可能です。
※交流モータの測定にはパワーメータが付属します。
パソコンPC/AT互換機
動作環境Windows
使用電源AC100V ±10% 50/ 60Hz
使用温度環境±5℃~40℃
使用環境湿度80%R.H以下

■負荷検出ベンチ仕様

型式トルク回転数トルク分解能トルク精度
HB100MN100mNm~20,000r/min0.1mNm±1%F.S.
HB500MN500mNm~20,000r/min0.5mNm
HB1N1Nm~20,000r/min0.001Nm
HB10N10Nm~10,000r/min0.01Nm
HB50N50Nm~5,000r/min0.05Nm
※ トルクの値は呼称です。詳細な値は、0.98を掛けた値です。
※ 上記以外のトルク、回転数の仕様も対応できますので、ご相談ください。

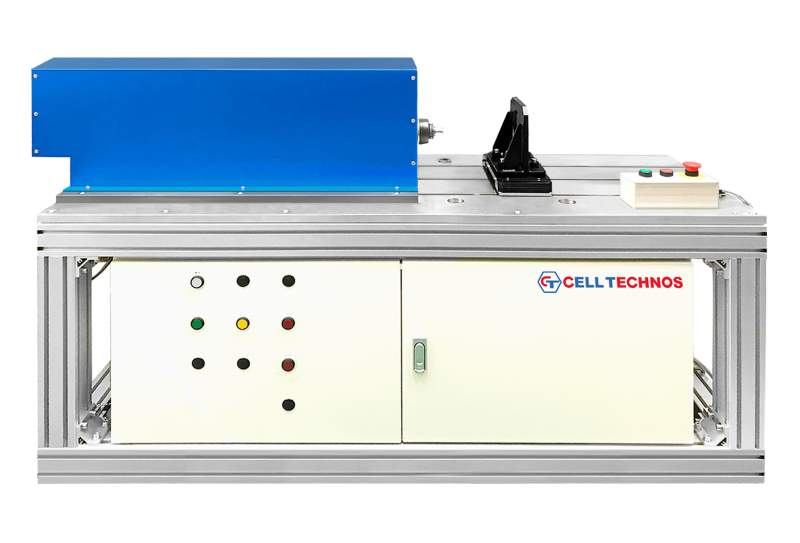

セルテクノス トルク測定 テストキャビン モータトルク測定機  モータブレーキ方式

モータブレーキ方式

ブラシレスモータ等の高応答性が求められる負荷試験に最適

本測定機は、負荷にモータブレーキを採用したモータ試験装置です。速度制御とトルク制御により、N-T測定(トルク制御)やT-N測定(速度制御)を高精度で測定できます。また、オプションによりパワーメータを接続でき、電流・電圧・効率・電力の測定が可能です。負荷に使用するモータはACサーボモータで小型・高精度に構成されています。ブラシレスモータなどの試験に最適です。

■特 徴

マニュアルで簡単に負荷測定
マニュアル操作画面でモータに自由にブレーキをかけ、その瞬間の負荷特性を測定できます。また、校正時にも使用します。PT-8000は、このマニュアル画面で、簡単にモータに負荷を与えることが出来ます。

リアルタイムにNTカーブを表示
測定中のデータをリアルタイム表示します。各測定ポイントのデータとNTカーブが保存できます。測定データの資料作りに最適です。

セルテクノスのトルク測定 テストキャビン モータトルク測定機 モータトルクNT図02

測定データをCSV保存
測定したデータの全サンプリングデータをCSVファイル形式で保存できます。保存データは、本ソフトでロードできます。また、Excelでも御活用出来ます。

測定モード
トルクスイープ  :トルク制御による自動測定
スピードスイープ :速度制御による自動測定
一定トルク    :指定トルクを一定制御
一定スピード   :指定速度を一定制御

■本体仕様

トルク総合精度トルク ±1%/フルスケール
回転数 ±1%/フルスケール
測定項目トルク・回転数・電流・電圧
測定モード・トルクスイープ測定
・スピードスイープ測定
・一定トルク測定
・一定スピード測定
負荷方式モータブレーキ
ソフト仕様・測定中にリアルタイムにグラフを表示
・100種類のパラメータを設定
・測定全データをCSVファイル形式で保存
・統計グラフに指定負荷ポイントの測定値を表示
・測定グラフをスムージングにより平均表示
直流電圧仕様測定レンジ~DC200V±1%
直流電流仕様測定レンジ~DC20A±1%
※上記以上の測定値はオプションで対応可能です。
※交流モータの測定にはパワーメータが付属します。
パソコンPC/AT互換機
動作環境Windows
使用電源三相AC200V
使用温度環境±5℃~40℃
使用環境湿度80%R.H以下

■トルク検出器仕様

型式トルク定格回転数トルク分解能トルク精度容量
MB01N1Nm~6,000r/min0.01Nm±1%F.S.1Kw
MB10N10Nm~6,000r/min0.1Nm3Kw
MB20N20Nm~3,000r/min0.1Nm±1%F.S.7Kw
MB300N300Nm~1,500r/min0.1Nm30Kw
※ 装置構成には、他に回生ユニットが付属致します。
※ 上記以外のトルク、回転数の仕様も対応できますので、ご相談ください。
セルテクノス トルク測定 テストキャビン モータトルク測定機  パウダーブレーキ方式

パウダブレーキ方式

ギヤードモータ等の大容量モータの負荷試験に最適

本測定機は、各種大容量モータの負荷試験に適した装置です。ソフトウェアによりブレーキを自動制御し、トルク・回転数・電流・電圧を測定します。測定負荷にパウダブレーキを採用、大容量モータ試験機を低価格でご提供できます。

■特 徴

マニュアルで簡単に負荷測定
マニュアル操作画面でモータに自由にブレーキをかけ、その瞬間の負荷特性を測定できます。また、校正時にも使用します。PT-8000は、このマニュアル画面で、簡単モータに負荷を与えることが出来ます。

リアルタイムにNTカーブを表示
測定中のデータをリアルタイム表示します。各測定ポイントのデータとNTカーブが保存できます。測定データの資料作りに最適です。

モータトルクNT図03

測定データをCSV保存
測定したデータの全サンプリングデータをCSVファイル形式で保存できます。保存データは、本ソフトでロードできます。また、エクセルでも活用出来ます。

測定モード
NT特性の測定に最適なトルクスイープ測定を簡単なパラメータの設定で行えます。設定できるパラメータは100種類で、そのモータにあった測定条件をすぐに設定できます。

■本体仕様

トルク総合精度トルク ±1%/フルスケール
回転数 ±1%/フルスケール
測定項目トルク・回転数・電流・電圧
測定モードトルクスイープ測定
負荷方式パウダーブレーキ
※ヒステリシスブレーキも対応可能です。
ソフト仕様・測定中にリアルタイムにグラフを表示
・100種類のパラメータを設定
・測定全データをCSVファイル形式で保存
・統計グラフに指定負荷ポイントの測定値を表示
・測定グラフをスムージングにより平均表示
直流電圧仕様測定レンジ~DC200V±1
直流電流仕様測定レンジ~DC20A±1%
※上記以上の測定値はオプションで対応可能です。
※交流モータの測定にはパワーメータが付属します
パソコンPC/AT互換機
動作環境Windows
使用電源AC100V ±10% 50/60Hz
使用温度環境±5℃~40℃
使用環境湿度80%R.H以下

■トルク検出器仕様

型式トルク無負荷回転数トルク分解能トルク精度定格容量
PB25N25Nm~1,800r/min0.025Nm±1%F.S.400W
PB50N50Nm~1,800r/min0.05Nm700W
PB200N200Nm~1,800r/min0.2Nm5200W
※ 価格は測定仕様により異なります。詳しい価格はお見積もりをさせて頂きます。
※ 上記以外のトルク、回転数の仕様も対応できますので、ご相談ください。
セルテクノス トルク測定 テストキャビン モータトルク測定機 ステッピングモータ測定機

ステッピングモータ測定機

本測定機は、ステップモータのディテントトルク・θ-T特性・ホールディングトルク・プルイン特性・プルアウト特性・角度誤差・起動特性等の測定を目的にした測定機です。

■特 徴

マニュアルで簡単に負荷測定
メニューパネルは操作メニューの他にリアルタイムトルク、角度、温度の値と回転数或はパルススピード値を表示しております。

セルテクノス トルク測定 テストキャビン モータトルク測定機 ステッピングモータ測定機 操作メニュー画面
操作メニュー画面

測定モード
・ディテントトルク特性測定及び解析
・角度-トルク(θ-T)特性測定
・ホールディングトルク測定
・プルイン特性(最大起動トルク・スターティング特性・最大自起動周波数等)測定
・プルアウト特性(スルーイングトルク・最大応答周波数)測定
・ポジション誤差、ステップ長さ誤差、ヒステリシス測定
・起動特性(ダンピング特性・静定時間)測定

セルテクノスのトルク測定 テストキャビン モータトルク測定機 ステッピングモータ測定機 ステッピングモータ画面
測定モード画面
セルテクノスのトルク測定 テストキャビン モータトルク測定機プルイン/プルアウト特性測定モード
セルテクノスのトルク測定 テストキャビン モータトルク測定機 ディテントトルク測定モード
セルテクノスのトルク測定 テストキャビン モータトルク測定機 角度誤差測定モード

プルイン/プルアウト特性測定モード
指定周波数間隔で被測定モータの駆動周波数を変えながら、駆動周波数に対してのプルイントルクとプルアウトトルクを測定して、グラフ表示します。

ディテントトルク測定モード
ディテントトルク測定モードでは、被測定モータの駆動電源がOFFの状態で、トルクセンサーに内蔵されている駆動モータで、被測定ステッピングモータを回してトルクリップルを測定し、そのデータを解析して平均トルク(ロストルク)、最大トルク、最小トルク、ピーク-ピーク幅、山幅、谷幅の差、トルク山数等を求めます。

角度誤差測定モード
無負荷状態で精密角度検出器を使って行います。角度誤差はポジション誤差、ステップ誤差、ヒステリシス等を測定してグラフ表示します。

■本体仕様

トルク総合精度±1%/フルスケール
トルク分解能±0.1%/フルスケール
トルク測定範囲5% ~ 100%/フルスケール
センサ精度±0.5%/フルスケール
零点移動±0.4%/フルスケール
角度分解能0.036度
最大使用回転数3,000rpm
駆動回転数θ-T測定時 0.5~2rpm
パルス出力仕様出力周波数範囲 0.1PPS~500KPPS
出力信号形式  オープンコレクタ
パルス形式   1パルス/2パルス
精密角度検出器角度分解能   81,000×4(4″)
最高応答回転数 360rpm
パソコンPC/AT互換機
動作環境Windows
使用電源AC100V ±10% 50/60Hz
使用温度環境±5℃~40℃
使用環境湿度80%R.H以下

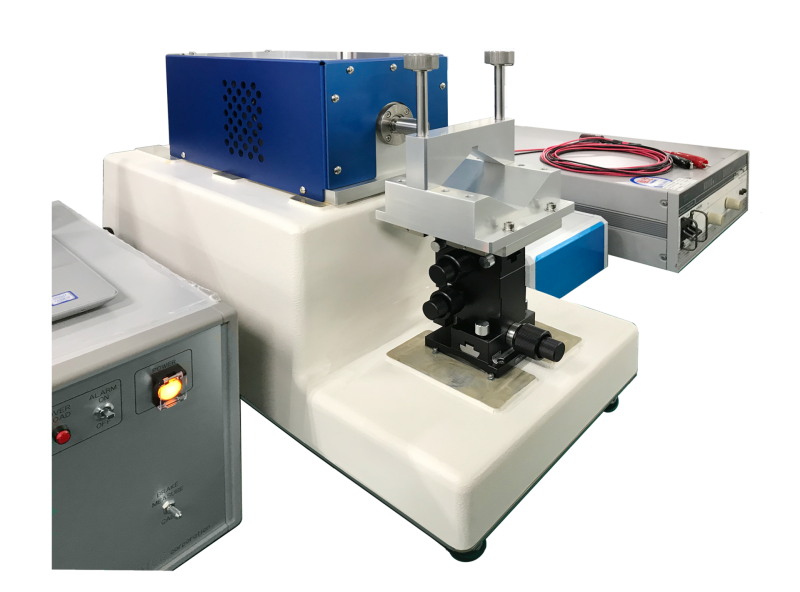

セルテクノス トルク測定 モータトルク測定機 コギングトルク測定機
セルテクノス トルク測定 モータトルク測定機 コギングトルク測定機02

コギングトルク測定機

本測定機は、モータのコギングトルクを測定する測定機です。無励磁のモータを一定速度で回転させて、磁極トルクと角度の関係(θT)を測定します。小型DCモータやステッピングモータのディテントトルクに最適です。

■特 徴

センサーへ簡単に取り付け可能
試験モータをセンサーにカップリングするだけの簡単測定。面倒な芯だしは不要です。また、センサーとの位置関係はXYZテーブルで調整できます。

コギングを波形表示
判定規格を上下限で設定可能です。測定画面にOK/NGのマークを表示します。波のPtoPのコギングトルクの値を表示します。

測定データを簡単保存
測定したデータの統計データを表示します。もちろんデータはCSVファイル形式で保存可能です。

セルテクノス トルク測定 モータトルク測定機 コギングトルク測定機
セルテクノス トルク測定 モータトルク測定機 コギングトルク測定機
セルテクノス トルク測定 モータトルク測定機 コギングトルク測定機

■本体仕様

トルク総合精度トルク ±1%/フルスケール
回転数 ±1%/フルスケール
測定項目トルク・回転数・角度
測定制御方式速度制御
※オプションで位置制御も可能です。
測定方式コギングトルク測定
ソフト仕様・測定中にリアルタイムにグラフを表示
・100種類のパラメータを設定
・測定全データをCSVファイル形式で保存
・オプションで山の数を自動計測
パソコンPC/AT互換機
動作環境Windows
使用電源AC100V ±10% 50/60Hz
使用温度環境±5℃~40℃
使用環境湿度80%R.H以下

■トルク検出器仕様

型式トルク回転数トルク分解能トルク精度
PA10MN10mNm~6.0r/min0.01mNm±1%F.S.
PA100MN100mNm~6.0r/min0.1mNm
PA1N1Nm~6.0r/min0.001Nm
※ トルクの値は呼称です。詳細な値は0.98を掛けた値です。
※ 上記以外のトルク、回転数の仕様も対応できますのでご相談ください。
