温湿度環境対応モータトルク総合測定機

車載モータの湿度環境試験

概要

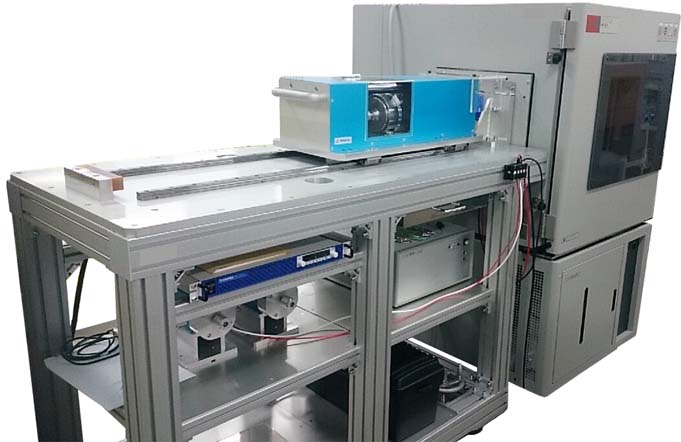

本装置は、HEV/HV用を始めとした、EPS(電動パワーステアリング)用、ポンプ用などの車載用モータの温湿度環境下での基本特性試験が可能なモータトルク総合測定機です。負荷ベンチを恒温恒湿槽と連結させることで、温湿度環境試験(例:-40℃~150℃)を行うことが可能です。
また、負荷ベンチ部をトルクセンサに交換することにより、トルクリップルやコギングトルクの測定を行うことが出来ます。

特徴

●温湿度環境試験が可能
恒温恒湿槽へ負荷ベンチを連結させることにより、温湿度環境試験(例:-40℃~150℃)に対応した測定を行うことが可能です。


●トルクリップルの測定、コギングトルクの測定が可能
負荷ベンチをトルクセンサに載せ替えることにより、トルクリップル測定やギングトルク測定が可能になります。


●パラメータの任意設定が可能
測定操作はパソコン画面から行うことが出来ます。測定パラメータを任意で設定することが可能です。


●測定データのリアルタイムグラフ表示とCSV保存
測定結果はリアルタイムにパソコン上にグラフで表示することが可能です。また、測定データをCSVファイル形式で保存することが出来るため、データの管理・解析が容易です。

仕様一例

●N-T特性測定用負荷ベンチ

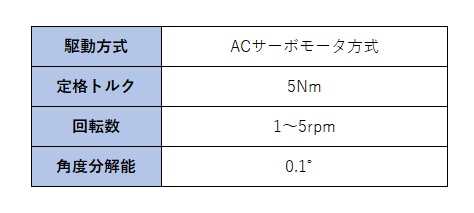

● トルクリップル測定センサ

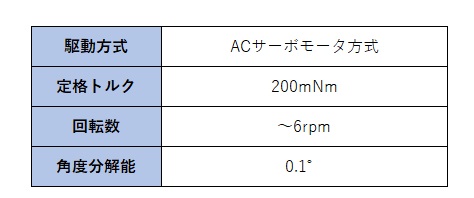

● コギングトルク測定センサ

    ※上記は一例です。上記以外の仕様も製作致しますのでご相談ください。
