TC-700 コギングトルク測定機

コギングトルク測定機

概要

本測定機は、モータのコギングトルクを測定する測定機です。無励磁のモータを、一定速度で回転させて、磁極トルクと角度の関係(θT)を測定します。小型DCモータやステッピングモータのディテントトルクに最適です。

特徴

●センサーへ簡単に取り付け可能
試験モータをセンサーにカップリングするだけで、簡単測定。面倒な芯だしは不要です。また、センサーとの位置関係はXYZテーブルで調整できます。


●コギングを波形表示
判定規格を上下限で設定可能です。測定画面にOK/NGのマークを表示します。波のPtoPのコギングトルクの値を表示します。


●測定データを簡単保存
測定したデータの統計データを表示します。
もちろん、データはCSVファイル形式で保存可能です。

本体仕様

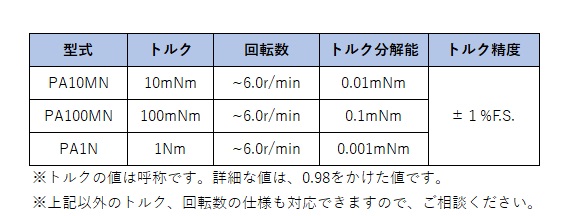

トルク検出器仕様
